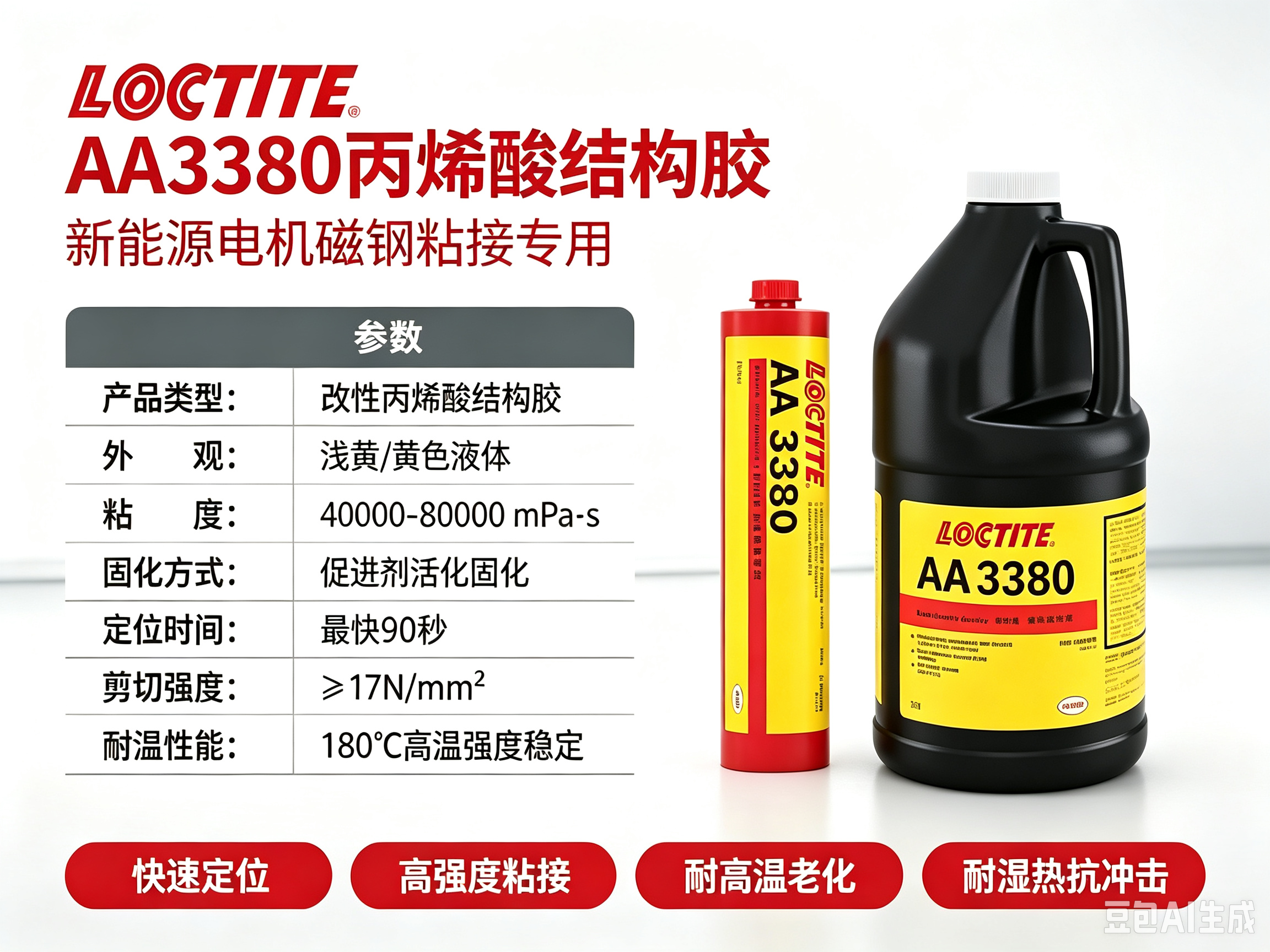

LOCTITE® AA3380丙烯酸结构胶 乐泰AA3380

性能优势:

1. 室温快速初固，提升产线效率：搭配 7387、7380 促进剂，低碳钢基材最快 90 秒完成定位，镀锌钢基材最快 180 秒定位，无需加热即可完成初固，加快工件流转，提升流水线生产节拍。

2. 粘接强度高，结构可靠性强：无间隙低碳钢搭接剪切强度≥17N/mm²；0.05mm 薄胶缝条件下剪切强度≥15N/mm²，满足电机结构承重粘接要求。

3. 优异高温及耐老化性能：180℃高温测试环境仍保有≥8.5N/mm² 剪切强度；经 180℃高温热老化 168h、85℃/85RH 湿热老化 168h 后，粘接强度不降，适配电机长期高温、高湿严苛工况。

4. 抗冲击抗振动，适配电机工况：固化胶体韧性好，抗冲击、耐振动，能够承受电机高速运转带来的持续振动冲击，降低磁钢脱粘失效风险。

5. 单组份配方，适配自动化生产：无需搅拌配比，可直接上机点胶；支持单面、双面涂刷促进剂，可根据胶缝大小、固化速度需求灵活调整工艺。

6. 工艺灵活兼容：薄胶缝性能最优，最大可兼容 0.2mm 装配间隙，同时支持加热做二次补强固化。

应用领域:

▷ 新能源 eMotor 驱动电机：永磁磁钢与铁芯、金属壳体之间结构粘接固定；

▷ 工业伺服电机、风机电机、家电电机磁钢磁铁粘接装配；

▷ 低碳钢、镀锌钢等金属基材之间高强度结构粘接；

▷ 需要耐受高温、湿热老化、抗冲击振动的结构粘接工位；

▷ 自动化流水线大批量电机装配生产；

▷ 对粘接可靠性、长期老化稳定性有较高要求的磁钢粘接工艺。

使用工艺简介:

1. 粘接基材表面必须清洁，去除油污、灰尘等污染物；

2. 粘接其中一面涂布胶水，另一面喷涂 / 涂刷促进剂 7387 或 7380；间隙偏大（最大 0.2mm）或需要更快固化时，可双面施加促进剂；

3. 涂刷促进剂后15 分钟以内完成工件装配贴合，夹持固定直至胶水定位；

4. 未固化残胶，可使用丙酮、硝基甲烷或乐泰专用清洗剂擦拭清除；

5. 装配完成后，依据胶缝、环境条件，养护 24-72 小时达到完全强度，方可承受负载。

注意事项:

1. 本品属于研发阶段实验产品，正式批量投产前，客户务必完成完整工艺验证、可靠性测试，确认适配自身工况再量产使用。

2. 本品不建议用于纯氧、富氧系统，不可作为氯气及强氧化剂工况的密封胶使用。

3. 储存环境严格维持 8--28℃阴凉干燥，储存温度低于 8℃或高于 28℃，会直接损害胶水性能，影响固化效果与粘接强度。

4. 已经从原包装倒出的胶水，禁止回灌原桶，避免整桶胶体被污染而失效。

5. 操作过程做好个人防护，避免皮肤、眼睛直接接触胶体；安全操作、危化品信息请查阅官方 MSDS 安全数据表。

6. 优先采用薄胶层粘接；当胶缝超过最大 0.2mm 允许间隙，粘接性能会显著下降，不建议使用。

7. 90 秒仅为定位初固，不等于完全强度；装配后必须充分养护 24-72 小时，待胶体达到最终强度，产品才可以投入负载工况。

服务支持:

珠海顺益可提供：产品试样申请、粘接工艺方案评估、现场技术支持、TDS/MSDS 资料提供，欢迎联系获取样品及技术评估。
