服务热线
4008-608-288
0756-8116100
安润康碳纳米烟气重防腐材料 火电厂脱硫烟道/净气室环境的克星
查看人数：29发表时间：2026-04-22 16:03:14
环保参数要求环保参数考核限值:
正常标准:S02<100mg/m3、NOX<100mg/m3、烟尘浓度<30mg/m3
超低排放标准:SO2<35mg/m3、NOX<50mg/m3、烟尘浓度<5mg/m3
新的环保要求下，在火电厂环保运维体系中的脱硫烟道、吸收塔双相流段、除尘器灰斗是高温酸碱烟气的核心流经通道，长期处于湿烟气冷凝酸腐蚀、高温热冲击、粉尘高速冲刷、冷热交替热震的极端复合工况下，涂层脱落、烟道壁腐蚀减薄、穿孔泄漏已成为火电行业高频运维难题。
烟气腐蚀环境特征：
- 烟气成分：SO₃（5-30ppm）、HCl（10-50ppm）、NOx、HF等酸性气体
- 运行温度：120-160℃（酸露点温度约80-120℃）
- 相对湿度：8-15%（湿法脱硫后可达饱和）
- 粉尘磨蚀：飞灰硬度3-4莫氏，流速15-25m/s
烟道/袋除尘主要腐蚀类型：
- 电化学腐蚀（冷凝液pH值2.5-4.0）
- 点蚀/缝隙腐蚀（焊缝、法兰连接处）
- 冲刷腐蚀（粉尘颗粒动能>0.5J/cm²）
顺益安润康依托分子级无机- 有机杂化防护科技，重磅推出SY-4041 碳纳米耐烟气防腐涂料，专为火电厂脱硫烟道极端工况研发，以超强耐温、致密防腐、抗冲刷耐热震的核心性能，成为火电厂脱硫烟道腐蚀环境的专属克星。
一、火电厂脱硫烟道腐蚀情况与工况特点分析
湿烟气冷凝酸核心腐蚀
脱硫后烟气富含H₂SO₄、HCl冷凝酸液，在烟道内壁形成持续酸露点腐蚀，普通防腐涂层易被酸液渗透、溶胀、剥离，快速丧失防护能力。
高温烟气长期热冲击
烟道烟气温度长期处于高温状态，常规防腐涂料耐温上限不足，受热后软化、开裂、脱层，无法适配连续高温运行工况。
固气双相流高速冲刷
烟气夹带石膏颗粒、粉尘等固体杂质，以高速气流持续冲刷烟道内壁、弯头、变径段，造成涂层磨损减薄、边角部位防护失效。
冷热交替热震疲劳破坏
机组启停、负荷调整导致烟道温度骤升骤降，形成剧烈热震效应，普通涂层因韧性不足出现开裂、空鼓、附着力丧失。
复杂结构腐蚀盲区
烟道焊缝、支吊点、伸缩节、弯头变径等结构复杂部位，防腐施工难度大，易形成防护薄弱区，成为腐蚀穿孔的高发点。
二、现有脱硫烟道防腐方式与弊端

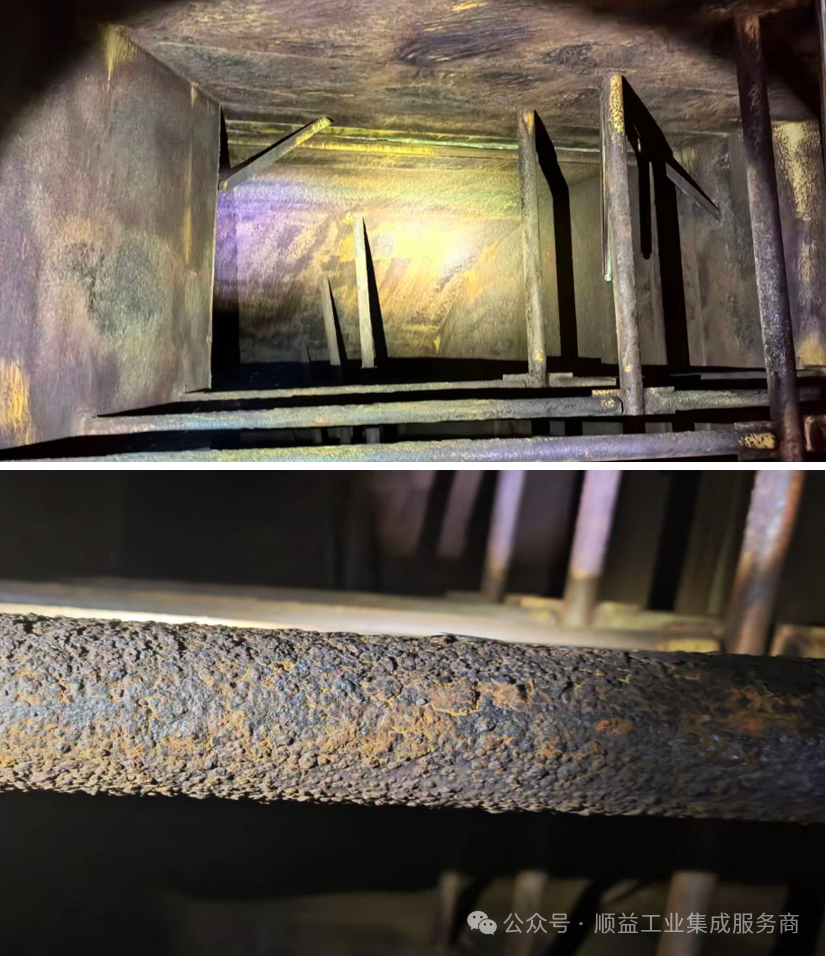

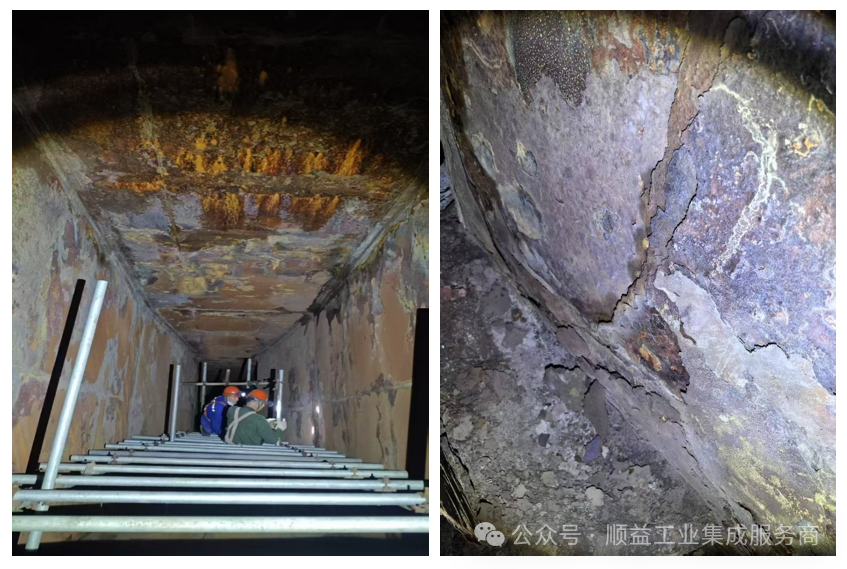

（腐蚀因子的不断渗透，造成涂层呈鱼鳞片状鼓包。涂层失效。）
普通玻璃鳞片防腐涂料
耐温性能低（≤180℃），抗热震性差，无法抵御冷凝酸渗透，2-3 年即出现粉化脱落，需反复重涂，且施工过程中存在极大的安全隐患。
传统有机防腐漆
耐酸碱腐蚀能力弱，不耐高温烟气，长期使用易老化脆裂，无法适配脱硫烟道复合工况。
金属衬里防护
材料成本高、施工工艺复杂，焊缝部位易产生电化学腐蚀，后期维护与修补难度极大。
常规无机防腐涂料
附着力差、韧性不足，抗粉尘冲刷性能弱，受冷热冲击易粉化脱落，防护寿命短。
三、新材料解决方案：
安润康SY-4041 采用分子自组协同固化技术，通过硅氧烷桥键介导无机 - 有机杂化反应，构建多级互穿网络结构，以改性无机硅溶胶为主链，高温自由基接枝聚合形成多嵌段 Si-O-C 螯合结构，实现无机陶瓷相与有机相分子级互穿，打造脱硫烟道专属重防腐涂层。
（替代玻璃鳞片的纳米耐烟气涂层）
（一）安润康安润康SY-4041碳纳米耐烟气涂层的产品特性
1)极端的耐温性能（原烟道/净烟道）
长期耐受450℃高温烟气，短时耐温可达500℃，完美适配火电厂脱硫烟道高温运行工况。
2)超强的耐酸碱性能
致密涂层结构抵御 H₂SO₄、HCl 等冷凝酸腐蚀，耐 10% 硫酸、10% 氢氧化钠、3% 盐水浸泡均达300 天，耐盐雾测试超 1200h。
3)优异的涂层附着力
与钢基材粘接强度达8-10MPa，无惧热震与冲刷，涂层不空鼓、不开裂、不剥离。
4)耐磨抗冲刷
落沙耐磨测试≥3L/u，抵御烟气粉尘高速冲刷，延长烟道防护寿命。
5)涂层致密且高韧性
涂膜硬度 5H，柔韧性 2mm，兼顾硬度与韧性，适配烟道冷热交替。
6)施工配适性强
无气喷涂、刷涂、刮涂均可，复杂烟道结构全覆盖，无施工盲区。
(二)、推荐应用点
l火电厂电力环保：脱硫塔（GGH）内衬、烟道双相流段、除尘器极板、灰斗
l同步适配化工冶炼焚硫炉、水泥窑尾收尘器、垃圾焚烧急冷塔等高温烟气腐蚀场景。
四.应用案例

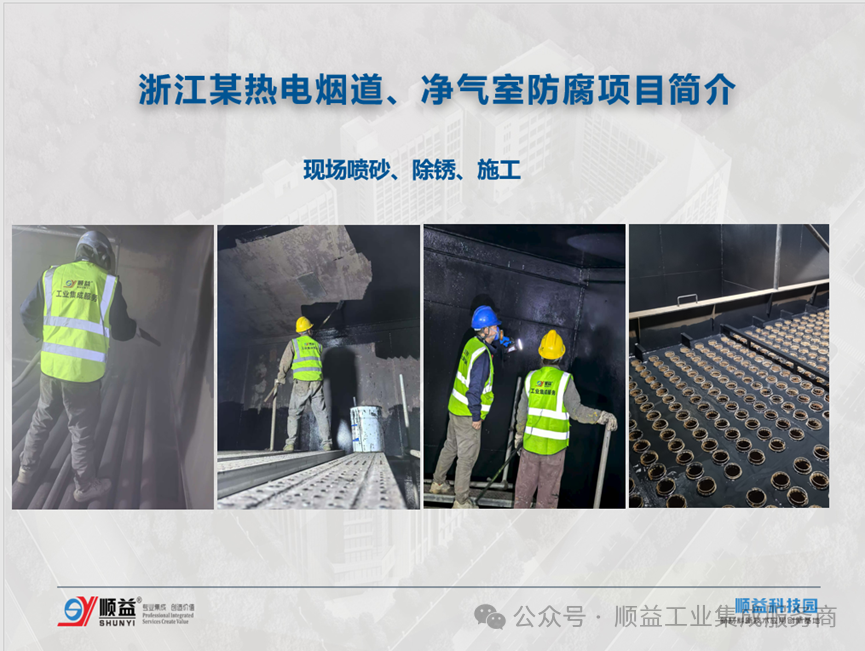

1、浙江某热电的施工效果图片

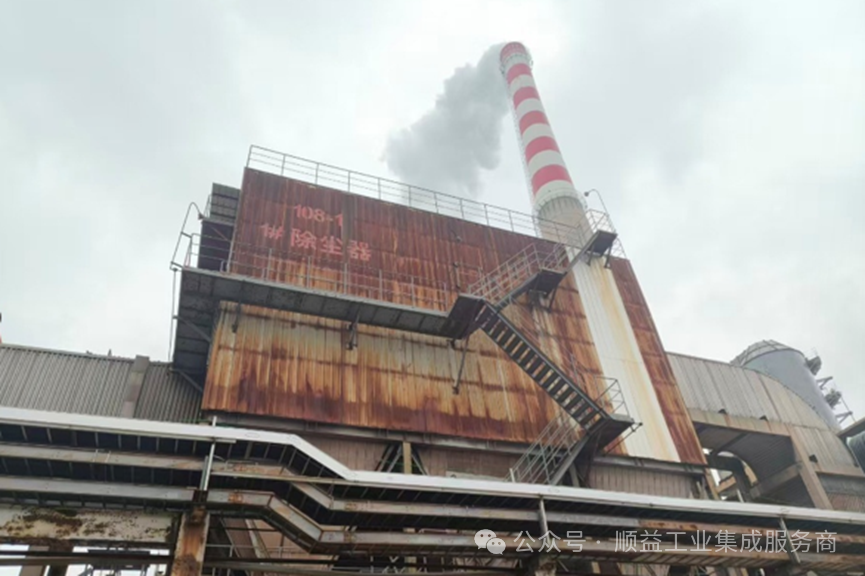

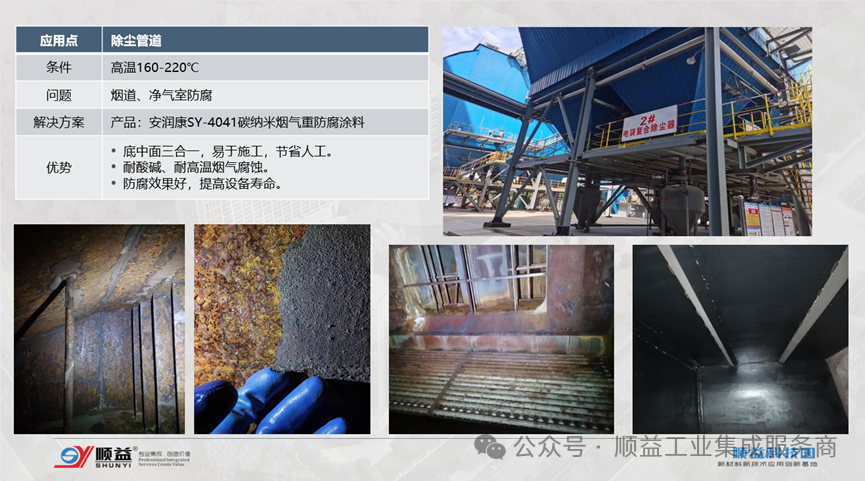

2、沈阳某热电厂烟道施工前后对比

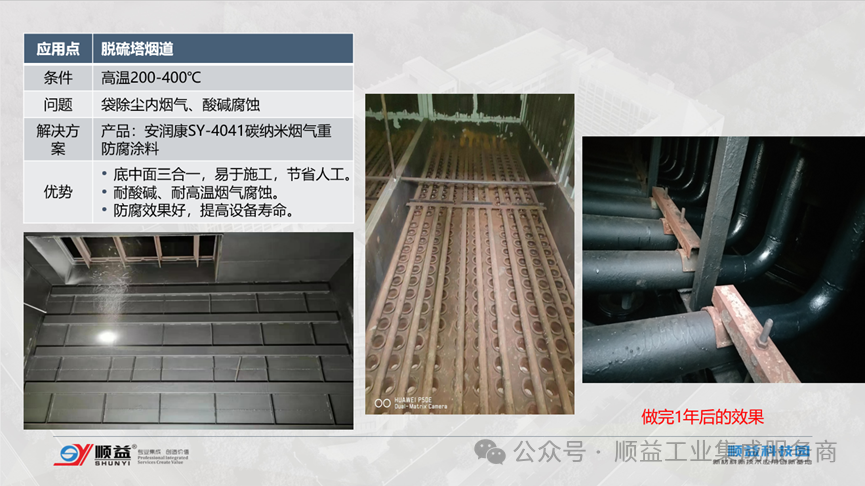

3、山东某电厂袋除尘施工一年后效果
粤公网安备 44049002000307号
